Identification de la cause des fissures sur carrelage – Cas d’un défaut de mise en œuvre de l’isolant sous chape…
L’apparition de fissures sur un revêtement de carrelage constitue un désordre relativement fréquent dans le bâtiment. L’analyse de ce type de pathologie nécessite une démarche méthodique afin d’identifier l’origine réelle du phénomène. En effet, les fissurations du carrelage sont généralement la conséquence d’un désordre structurel situé dans les couches inférieures du complexe de plancher, notamment la chape ou le support.

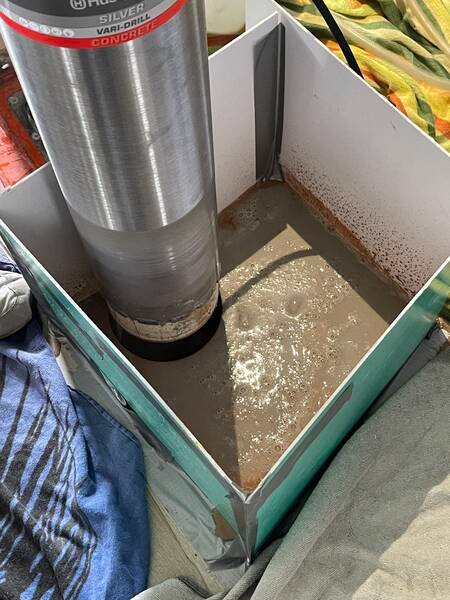

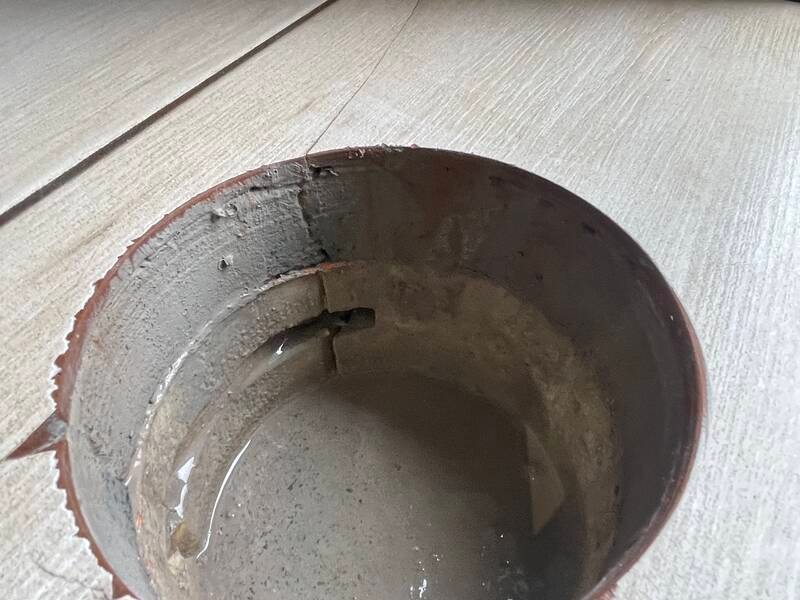

Dans le cadre d’une mission d’expertise, le cabinet NFB Expertise a procédé à des investigations destructives afin de déterminer l’origine des fissures observées sur un revêtement carrelé. Une opération de carottage de diamètre 150 mm (D/150 mm) a été réalisée au droit d’une zone fissurée. Cette technique permet d’analyser la stratigraphie complète du plancher, depuis le revêtement jusqu’au support porteur.

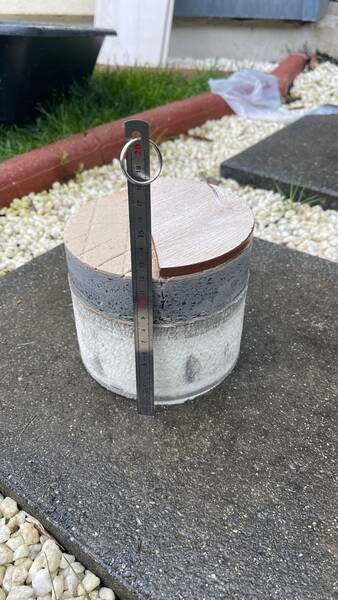

L’analyse du carottage a mis en évidence un défaut de mise en œuvre de l’isolant thermique situé sous la chape flottante. Les panneaux isolants n’étaient pas correctement assemblés selon le système rainure-languette, ce qui a généré des discontinuités dans la surface portante. Ce type de défaut entraîne la formation de points faibles localisés, susceptibles de provoquer des déformations différentielles sous l’effet des charges ou des variations thermiques.
Dans une configuration de chape flottante, la continuité et la planéité de l’isolant sont essentielles. Lorsque les panneaux ne sont pas correctement emboîtés, des vides ou des zones de moindre rigidité peuvent apparaître. Sous l’action des charges d’exploitation (mobilier, circulation des occupants) ou des phénomènes de retrait du mortier, la chape subit alors des contraintes de flexion localisées.
Dans le cas étudié, ces contraintes ont d’abord provoqué la fissuration de la chape, élément intermédiaire du complexe de sol. La fissure s’est ensuite propagée au revêtement de finition, en l’occurrence le carrelage, matériau rigide et peu tolérant aux déformations du support. Ce mécanisme est classique : le carrelage ne fissure généralement pas de manière autonome mais reflète les mouvements du support sur lequel il est collé.
Ce type de pathologie met en évidence l’importance du respect des règles de mise en œuvre des complexes de plancher. La qualité de la pose de l’isolant sous chape constitue un point critique, notamment dans les systèmes de chapes flottantes ou de planchers chauffants. Une mauvaise continuité de l’isolant peut entraîner des variations de portance et des tassements différentiels à l’origine de fissurations.
Les règles professionnelles applicables à la réalisation des chapes sont définies principalement par le DTU 26.2 – Chapes et dalles à base de liants hydrauliques, qui précise les conditions de mise en œuvre, les épaisseurs minimales et les tolérances d’exécution. NF DTU 26.2
Selon ces règles, l’épaisseur minimale d’une chape dépend de son mode de mise en œuvre. Une chape adhérente présente une épaisseur minimale d’environ 20 à 30 mm, tandis qu’une chape désolidarisée doit atteindre environ 40 à 50 mm. Dans le cas d’une chape flottante réalisée sur isolant, l’épaisseur minimale recommandée est généralement de 5 à 6 cm afin d’assurer une résistance mécanique suffisante.
Pour les chapes fluides (anhydrite ou ciment), les Documents Techniques d’Application indiquent généralement des épaisseurs minimales comprises entre 3,5 et 4 cm sur isolant, selon la classe de la sous-couche isolante.
En conclusion, l’expertise réalisée met en évidence que les fissures du carrelage trouvent leur origine dans un défaut de mise en œuvre de l’isolant sous chape, ayant généré un point de faiblesse structurel. Ce désordre a provoqué la fissuration de la chape, puis la transmission des fissures au revêtement carrelé. Le respect strict des prescriptions des DTU et des règles professionnelles demeure indispensable pour garantir la durabilité des ouvrages et prévenir ce type de pathologie.
